¶ Атол (DTO10)
¶ Требования:
Нужный логотип должен быть в чёрно-белом формате .bmp, либо .png. Ограничение размера 384x384 px.
¶ Основные шаги
- Зайти в Тест Драйвер. отметить галочку Включено.
- Зайти во вкладку Программирование.
- Выбрать путь к файлу картинки, масштаб (Например, 25%).
- Нажать Загрузить картинку клише.
- Проверка картинки осуществляется во вкладке Печать ->Изображение -> Печать по номеру картинки, где вводим номер.
- Нужно отредактировать Клише.

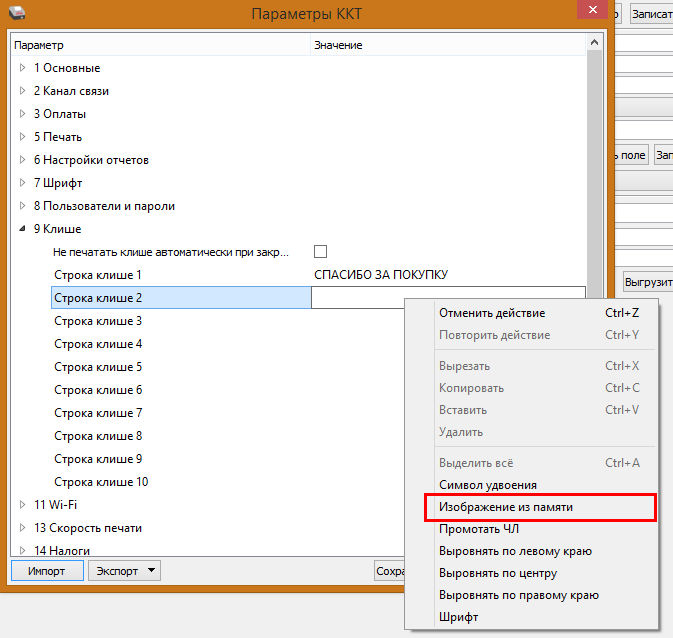

- Нажать кнопку Свойства -> Параметры ККТ -> пункт 9 Клише.
- На свободном поле нажать ПКМ и из контекстного меню выбрать "Изображение из памяти"
- Откроется окно, где нужно ввести номер картинки и выбрать выравнивание.
¶ Штрих
¶ Требования:
Нужный логотип должен быть в формате .bmp. Изображение не должно превышать размер 48 кбайт и по ширине быть меньше 512px.
¶ Основные шаги

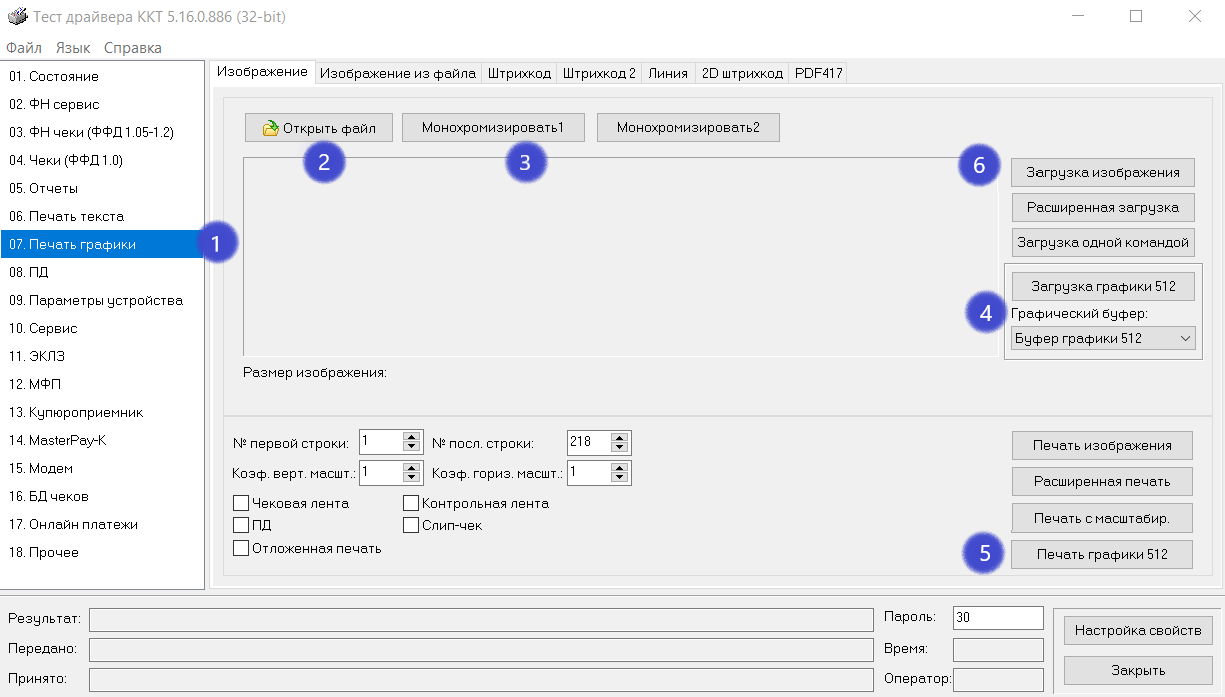

- В Тест Драйвере открыть раздел 07.Печать графики
- Нажать на кнопку "Открыть файл", выбрать путь до файла
- Нажать на кнопку "Монохромизировать 1", либо "Монохромизировать 2"
- Выбрать Буфер графики 512, затем нажать на кнопку "Загрузка графики 512"
- Проверка осуществляется кнопкой "Печать графики 512"
- Чтобы загрузить картинку в память ККТ, то вместо "Загрузка графики 512" выбрать "Буфер расшир. графики" и нажать кнопку "Расширенная загрузка"
-
Зайти в таблицы. В таблице 4 «Текст в чеке» в поле 4 нужно написать «@@GRAPH512»
-
В Таблице 10 можно настроить размер клише. Если взять значение поле 1 «Расстояние от головки до ножа» из Таблицы 10 «Служебная» и вычесть из него 8 единиц. То есть если значение 88, то размер клише будет 80. Следовательно если высота картинки больше 80, то в эту таблицу надо прописать значение = высота+8
- 8.1. Зайти в 09.Параметры устройства, выбрать Таблицу 10, Ряд 1, Поле 1 и записать новое значение. Если не получается это сделать, то нужно ввести внизу пароль 0, записать значение, потом изменить пароль на 30. После этого нужно убедться, что значение сменилось, нажав на кнопку "Прочитать таблицу"
- В Таблице 1 поле 39 редактирует печать клише. Если Параметр равен "1", то клише печатается в конце документа, если "0", то вначале
- В Таблице 1 поле 38 устанавливается значение "Укороченное клише". Для того, чтобы влезали картинки выше 75px, значение нужно выставить "0"
¶ Расширенные возможности настройки печати
Для работы данной настройки необходима подписка на 3 квартал 2021 года и актуальная прошивка версии С.4 или D4, которые можно скачать
Максимальный размер картинки ограничен 512х600 точек для широкой ленты и 382х600 для узкой ленты. Количество уникальных строк рекламного текста ограничено 14 строками.
В Таблице 17 Поле 48 задаем параметры печати перед чеком в формате
Ax:y;
Где
Вместо А: G - графика / T - текст
Вместо х: Для графики номер первой строки в буфере графики 512 \ Для текста номер первой строки в таблице 4
Вместо y: Для графики номер последней строки в буфере графики 512 \ Для текста номер последней строки в таблице 4.
Если строка одна, то x=y
Например, значение
G1:132;T4:4;G133:242;T5:5;G263:370;T6:8;G380:519;
