¶ Требования к файлам
-
Для импорта готовых схем в базу данным могут быть использованы только файлы в формате SVG.
-
Внутри каждого файла все элементы должны быть разгруппированы. Обычно в файлах, которые мы получаем от дизайнеров, все элементы сгруппированы. Первым этапом обработки файла в программе Inkscape является разгруппировка элементов (см. ниже).
-
Все корневые и дочерние места должны содержать следующие атрибуты:
- id - Данный атрибут состоит из английских букв и цифр. Является уникальным внутри конкретного файла и служит для сопоставления мест в корневом и дочернем файлах схемы.
Пример: В корневом файле, отображающем весь стадион, отрисовано 4 арены. Элемент "Восточная арена" имеет id = East. В дочернем файле, отображающем Восточную арену, атрибут id = East будет присвоен всему файлу целиком (а не отдельному его элементу). - place - Данный атрибут может принимать два значения: Scheme - промежуточное место, которое нельзя забронировать целиком (арена, трибуна, сектор); Place - конечное место, предназначенное для бронирования (место № 3, в 5-ряду, восточного сектора).
!!!ВАЖНО!!! Если атрибут place = Place (конечное место), необходимо добавление дополнительного атрибута placeQty. Данный атрибут указывает вместимость и (обычно) принимает значение "1".
- placeName - Данный атрибут имеет произвольное значение и используется для наименования места.
Пример: placeName = Восточная трибуна; placeName = ряд 3, место 2
Наименования и значения атрибутов чувствительны к регистру (заглавная / строчная буква). Поэтому: id, place (наименование атрибута), Place (значение атрибута), Scheme, placeQty, placeName.
Именно так и не иначе!
¶ Обработка файлов в Inkscape
Получаемые от дизайнеров файлы схем не содержат необходимые атрибуты и нуждаются в обработке. Для добавления необходимых атрибутов используется связка Inkscape 0.9x + утилита AutoIt3. Эти компоненты находятся на сервере: \seserver2.datakrat.ru\Distr2
Установка компонентов не требуется (скопировал и запустил).
¶ Как происходит обработка файлов:
- Запускаем Inkscape.exe

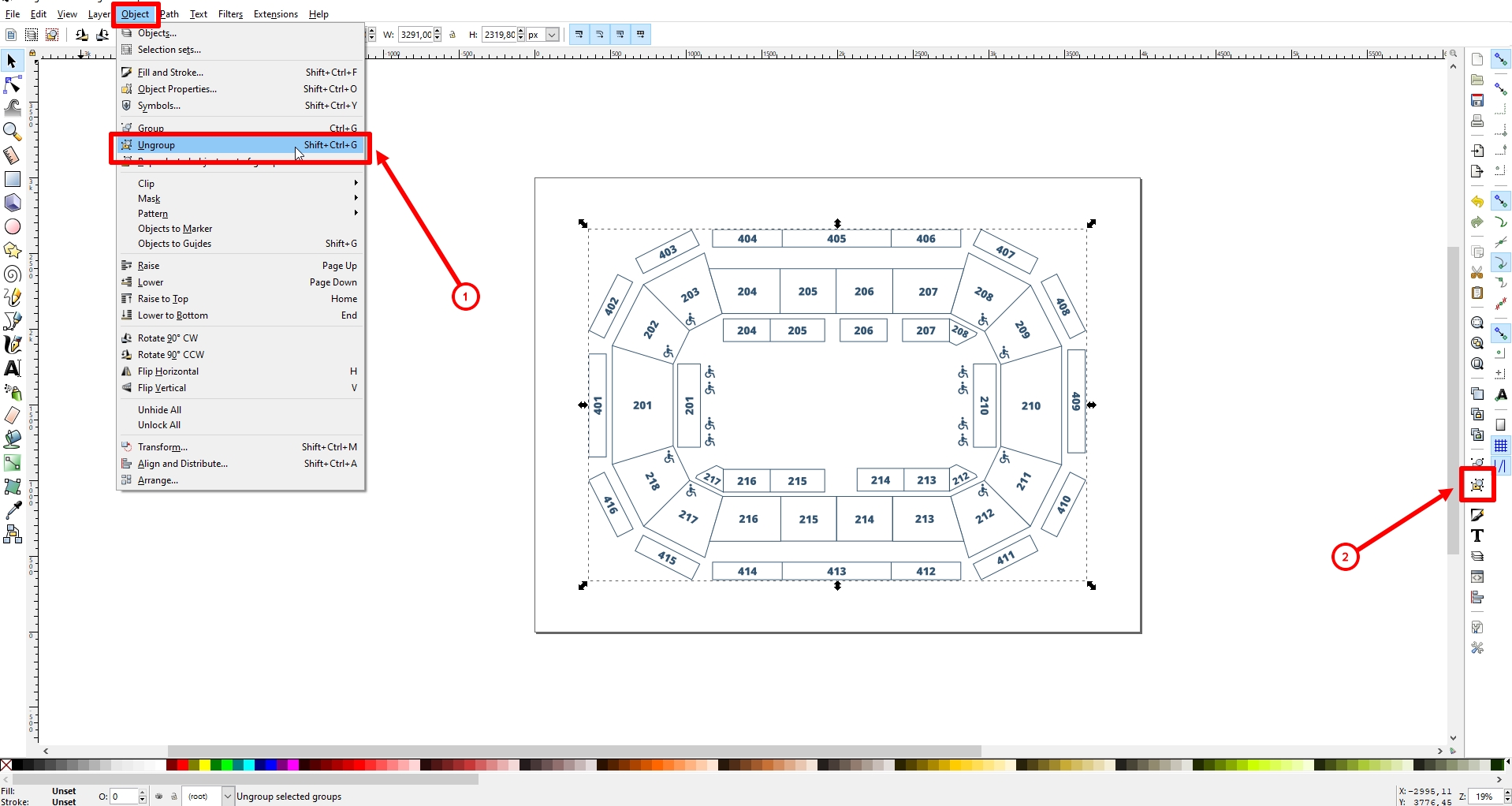

В открывшемся окне нажимаем "File - Open...", открываем файл схемы (лучше переходить от корневого к дочернему). - Выделяем весь рисунок и нажимаем "Ungroup".

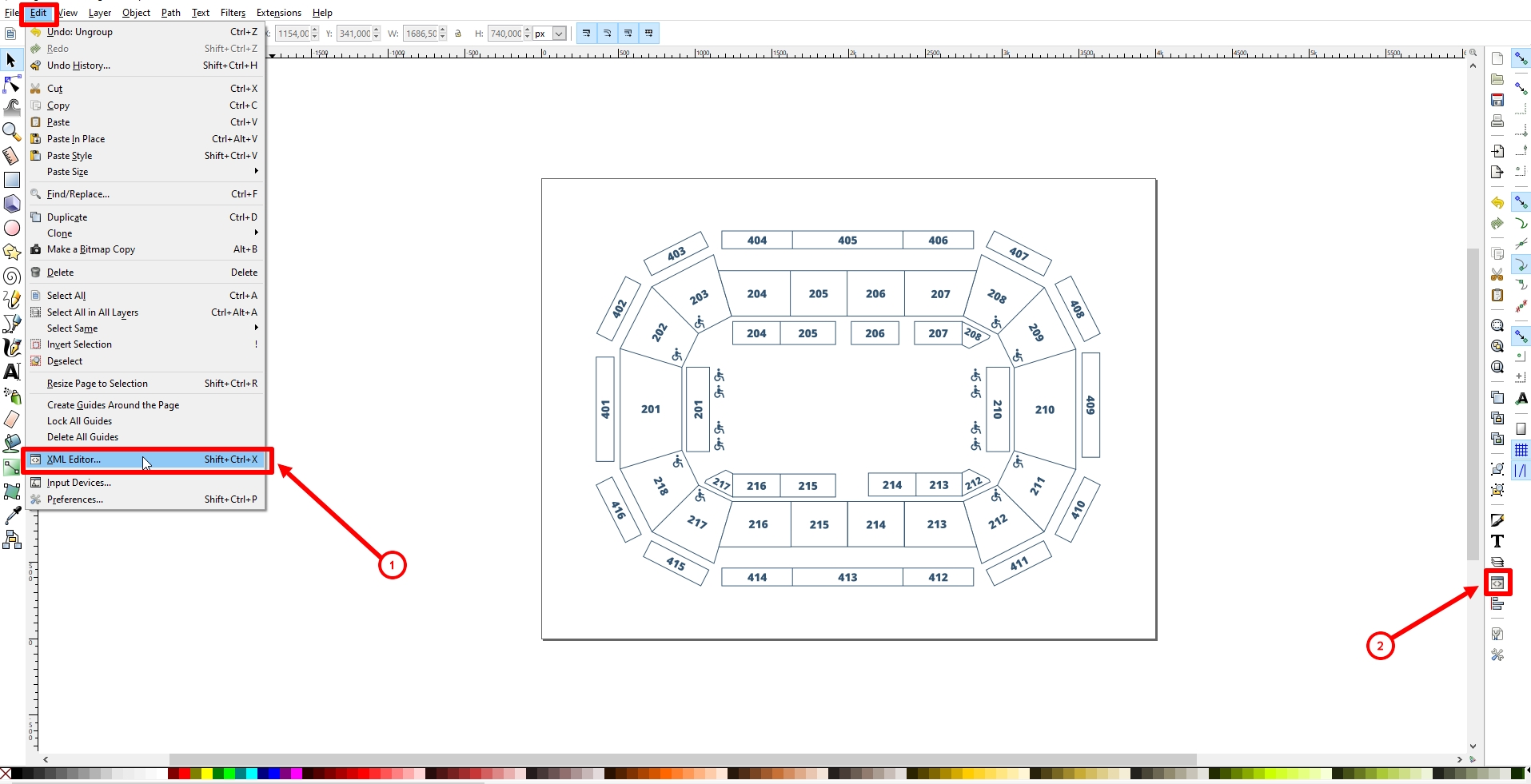

- Для добавления атрибутов необходимо включить XML Editor.

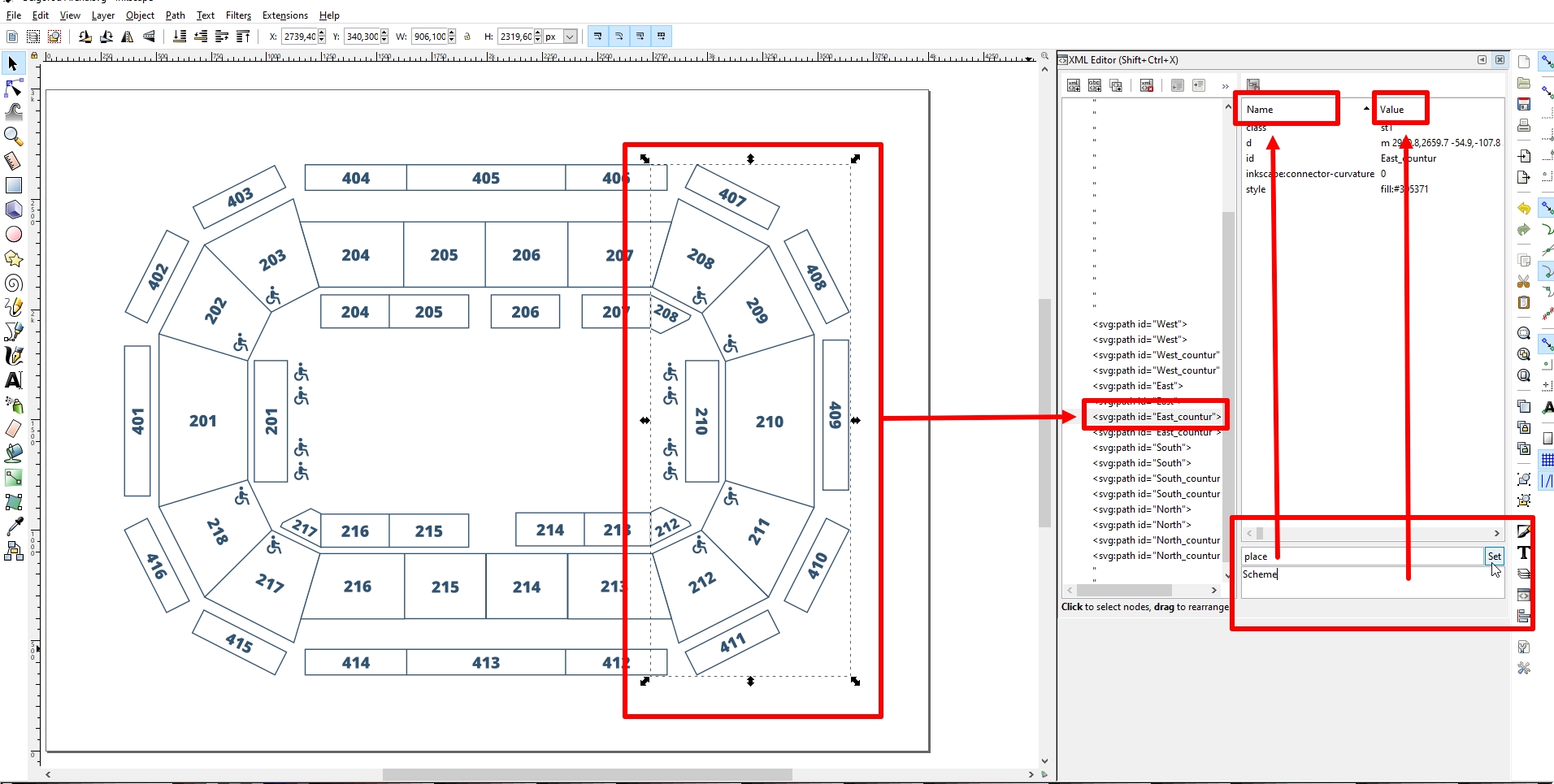

- Добавляем атрибуты в корень XML схемы (самая верхняя строка) и к элементам, которые имеют связь с дочерними файлами. Для этого выделяем элемент XML схемы (кликом по рисунку элемента или в самой XML схеме, через редактор). Вводим наименование атрибута в верхней строке рабочего поля, значение атрибута в нижней строке и нажимаем "Set".
Не забываем, что id элемента в корневом файле и id дочернего файла (соответствующего данному элементу) должны совпадать.

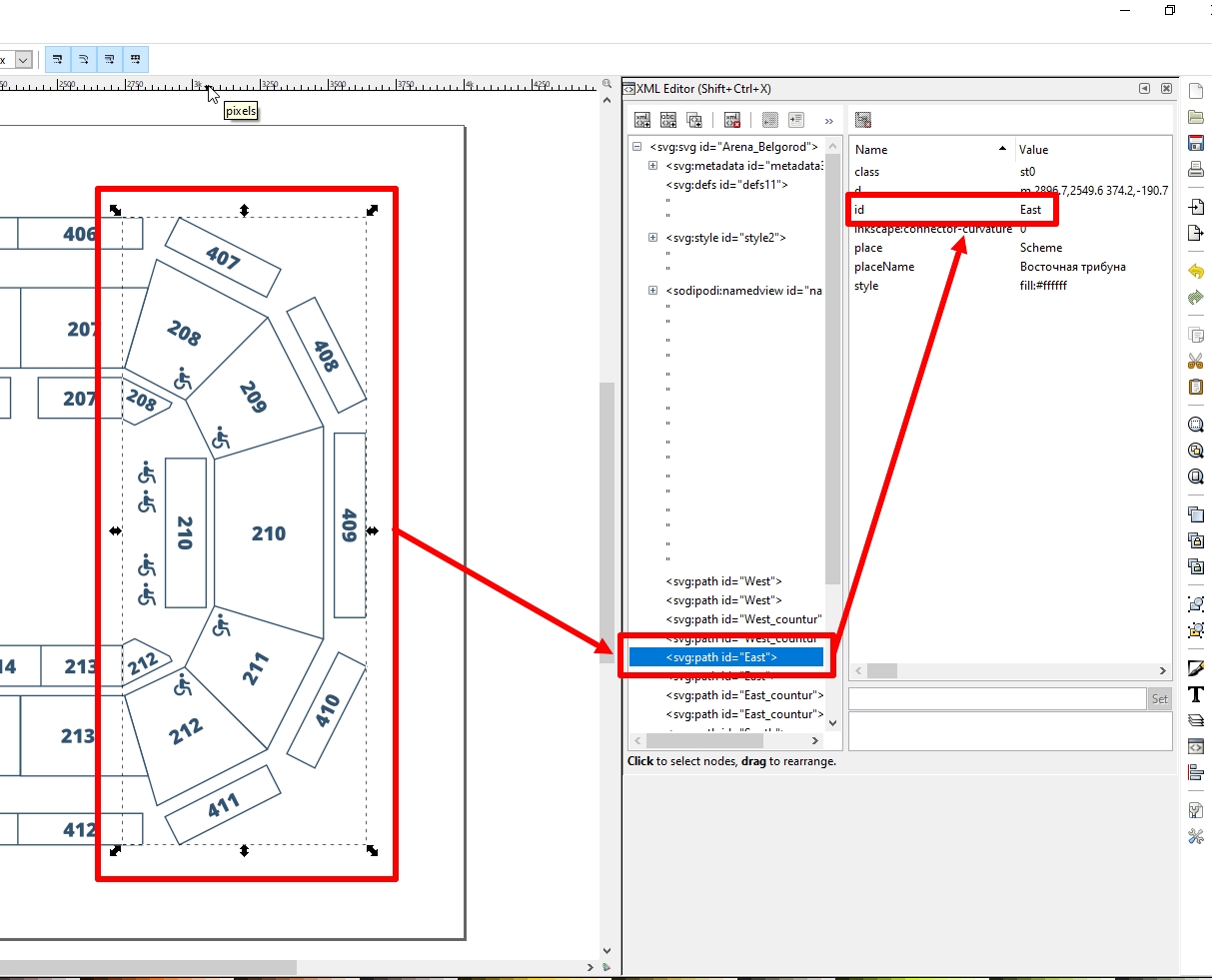

¶ id корневом файле

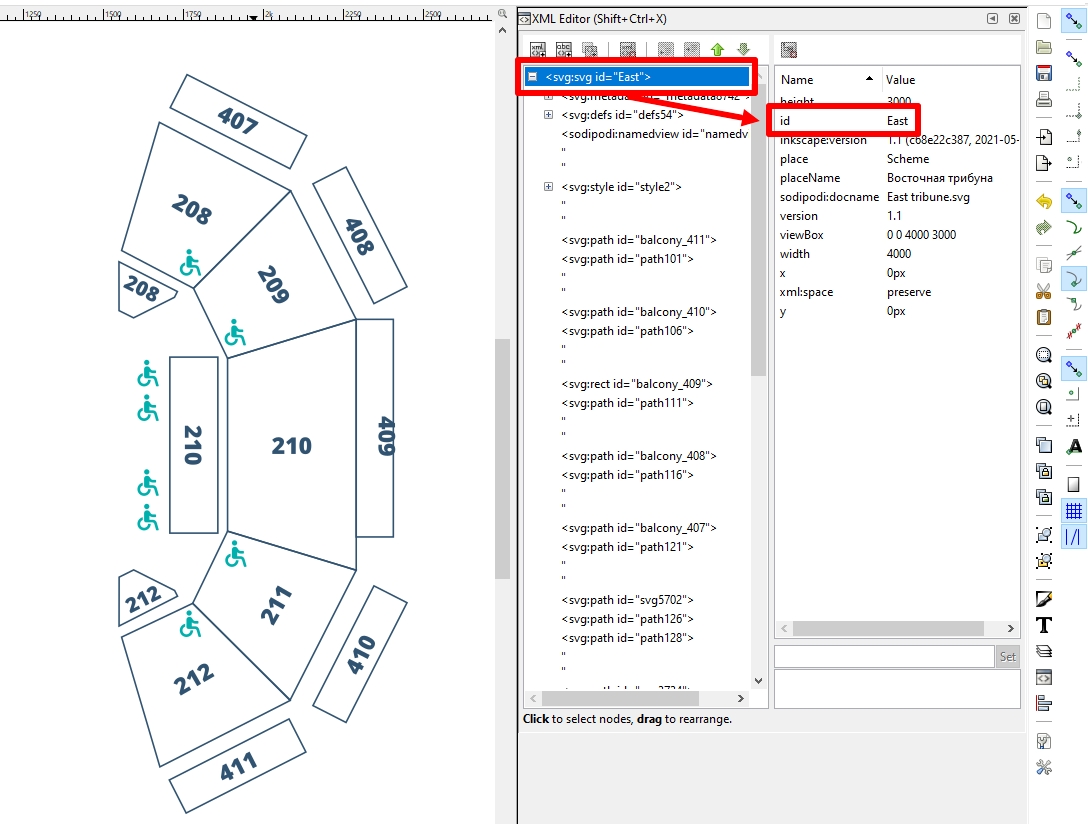

¶ id в дочернем файле
- масштабируем изображение элементов в файле (Ctrl + Скролл мыши) таким образом, чтобы видеть максимальное их количество и без проблем нажимать на нужный элемент. Окно редактора XML настраиваем таким образом, чтобы были видны атрибуты и их значения.
- в папке AutoIt3 (сохраненной на локальный компьютер из \seserver2.datakrat.ru\Distr2) открываем SciTE - SciTE.exe

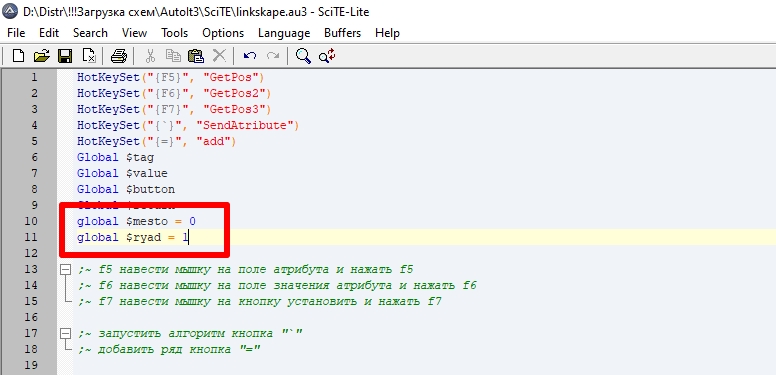

В открывшемся окне заходим в File - Open и открываем linkskape.au3 (находится в папке SciTe). Проверяем правильность указания атрибутов $mesto и $ryad и запускаем скрипт кнопкой F5
!!!ВАЖНО!!! Начальное значение $mesto указывается на единицу меньше необходимого. Значение $ryad равно необходимому.
Т.е если обработка схемы начинается с 1-го места, 1-го ряда - ставим $mesto = 0 $ryad = 1. Если начинаем с 13-го места, 6-го ряда - ставим $mesto = 12 $ryad = 6.
- Переходим в Inkscape, левой кнопкой мыши выделяем начальное место (место 1, ряд 1).
На схеме фигура, изображающая место и номер места - являются разными элементами! Выделить нужно именно фигуру, а не цифру!
Переходим на английскую раскладку клавиатуры. Наводим курсор мыши на поле имени атрибута и нажимаем кнопку F5, перемещаем курсор на поле значения атрибута - нажимаем F6, перемещаем курсор на "Set" - нажимаем F7
Для автоматического добавления атрибутов нажимаем кнопку ~ (буква "Ё", на русской раскладке). При этом скрипт SciTE пропишет place, placeName, placeQty и увеличит счетчик места на единицу. Если перед нажатием ~ переместить курсор мыши к следующему месту (но не выделять его), то после добавления атрибутов следующее место выделиться автоматически (без нажатия левой кнопки мыши).
Увеличение счетчика ряда происходит по нажатию кнопки =, при этом счетчик мест сбрасывается. Т.е. закончив обработку первого ряда и нажав =, в placeName следующего места мы получим "Ряд 2, Место 1".
После обработки всех файлов схему необходимо загрузить в Барс, по инструкции Импорт схем в БД
